La versión Beta



Y por fin la versión beta del rocódromo, montado a falta de colocar el sistema de regulación del abatimiento, asegurar al hormigón y colocar unas cuantas presas más. ¡¡¡ Qué ilusión !!!

Montando el panel inferior


Debido a varios factores, como la falta de existencias en el almacén de madera, una avería
inesperáda de la furgoneta, algún que otro viaje de fin de semana, etc., me he visto obligado a retrasar algo más de un més la finalización del rocódromo.

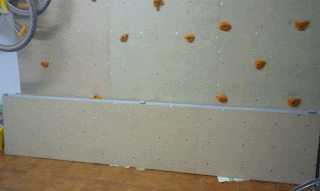

Pero el viernes de la semana pasada pude comprar los tableros que me faltaban y en dos tardes he completado los paneles. Y por fín, hoy mismo, los he colgado en la pared. Se podría decir que ya lo he finalizado, pero lo dejaremos de momento en "la versión beta". Lo comentaré en la próxima entrada.

En el almacén he comprado un tablero de 19 mm de 244cm x 205 cm, que ha sido más que suficiente para completar el rocódromo. Es más, ha sobrado un panel de 105x100 aproximádamente que me he traido a casa también. En total he empleado dos tableros de 244x205, con un coste total de 56 euros.

Como se puede apreciar en la foto de arriba, me lo he traido cortado con las medidas exactas para completar el rocódromo. En la parte inferior tres paneles de 100 cm x 60 cm y para la parte superior izquierda una pieza de 240 cm x 100 cm. Se puede apreciar claramente que el color es distinto. Al que no le guste tener un rocódromo multicolor que lo tenga en cuenta e intente comprar toda la madera de una sola vez.

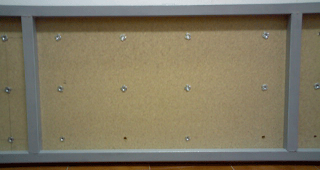

En no más de 2 horas en sendas tardes, he perforado los nuevos tableros y he colocado las tuercas de embutir. Incluso en el panel de la parte superior he colocado las presas que me quedaban (que tendré que comprar más como ya veréis). Me han faltado algunas tuercas de embutir, así que he dejado algún agujero sin tapar en la parte inferior, los más cercanos al suelo.



Los tableros los he fijado a la estructura con los tornillos autoroscante de acero. Algunos de los tornillos sujetan a dos tableros a la vez. Esto lo he hecho así porque la parte inferior no va a llevar tanta carga como la superior. Gracias a las arandelas he ahorrado hacer algún agujero.

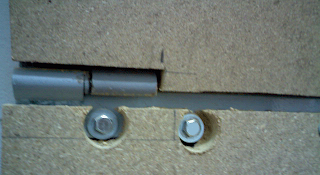

A continuación podemos ver el detalle de una de las bisagras. Como comenté en su día, son de 10 cm, por tanto cada parte de la bisagra mide aproximadamente 5 cm más la división del eje. Hay que tenerlo en cuenta a la hora de colocar los tableros para dejar el hueco suficiente para poder meterlos luego. Además, como se ve en la siguiente imágen, correspondiente a la parte inferior del rocódromo, el tablero lo he colocado a 1 centímetro del borde de la estructura. Esto es importante a la hora de encajar la parte superior, pues primero se fija la parte inferior a la pared y luego se une la parte superior que estará colocada con la cara por la que escalaremos mirando hacia el suelo. Si no se tiene en cuenta esto luego es imposible encajar las bisagras.


Los tableros de la parte superior están colocados al borde de la estructura, por lo que hay que hacerles un pequeño recorte para que quepa la bisagra completa. Yo he dejado unos 12 centimetros on el fin de poder tener algo más de margen de maniobra a la hora de unir las piezas.


Si nos fijamos, hay dos tornillos de cabeza exagonal. Para sujetar el panel inferior a la pared he usado 12 tornillos de 8 mm de diámetro y 14 cm de longitud. Dos tornillos justo debajo de cada una de las 3 bisagras que forman el sistema de abatimiento, porque es ahí donde más carga se produce. He colocado 2 en la parte interior y los 2 restante entre bisagra y bisagra. Creo que más que suficiente para soportar todo el peso del panel superior más mis 76 kg de peso.

Esta mañana, hemos empleado unas 2 horas en fijarlo todo a la pared, entre tres personas. El panel superior es muy pesado y dificil de manejar, y sobre todo muy complicado encajar las bisagras. Una vez encajadas el resto ha sido más fácil.



De momento hemos sujetado de forma provisional el panel superior a la pared por dos puntos unicamente, empleando para ello 4 tornillos parecidos a los parabolt, 2 M10 fijados a la pared y 2 M8 fijados a ambos lados de la estructura. Para una pared de ladrillos convencional no es recomendable hacerlo así, pero para una pared como la de mi garaje, que lleva bastante cemento, mi cuñado dice que es más que suficiente. No obstante, y para hacerlo más seguro, vamos a colocar en los próximos días otros 4 tornillos, dos al techo y dos a la estructura por su parte superior. Como el techo, próximo a la pared es de hormigón y al estar la parte superior tan próxima a él, el trabajo que hagan estos tornillos será casi horizontal y, por tanto, imposible de que se salgan del techo. Se unirán con una cadena con la máxima longitud posible para que permita el mayor ángulo de abatimiento que voy a emplear, de modo que en este ángulo el panel estará sujeto por 4 puntos. A menor grado de abatimiento, si los anclajes de la pared se rompen, el panel se abatirá a su máximo grado y, con toda seguridad, no se saldrán los anclajes nunca (o eso creemos).

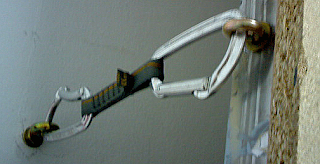

De momento he usado dos cintas exrpess para sujetar el panel a la pared. Pero el próximo fin de semana mi cuñado va a soldar unas varillas de acero a modo de sistema de regulación del abatimiento para conseguir varios ángulos sin hacer demasiado esfuerzo en el manejo.


Ojo, repito que esto es provisional y que es sólo para dejar la estructura montada. Que a nadie se le ocurra montar eso así en una pared de ladrillos y se ponga a entrenar. Mi cuñado dice que no hay problema porque la pared que yo tengo lo permite, pero por si acaso no voy a empezar a entrenar hasta que no esté asegurado al hormigón por la parte superior. Aún así me he encaramado sin hacer el indio, sólo por la ilusión de ver que ya tengo el roco casi acabado.
